一、風量計算
恒溫恒濕系統風量由式2-3計算所得。其中一般應用于庫房的恒溫恒濕控制系統，換氣次數8～10攻川、時：應用于展柜的恒溫恒濕控制系統．換氣次數12.1 5本項目中善本書庫和閱覽室的房間體積分別為1746m，和579m，考慮到閱覽室人流量較大，閱覽室的換氣次數取15次/時，善本庫房換氣次數取10孜，小時t故所需風量分剮為17460m'／h和8685m3／h，采用兩組空氣處理機組分別進行處理。
二、風管與氣流組織設計

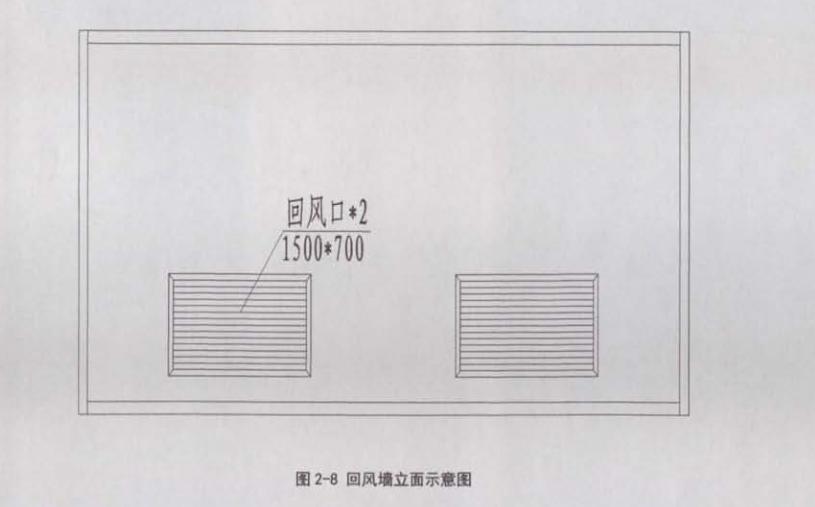

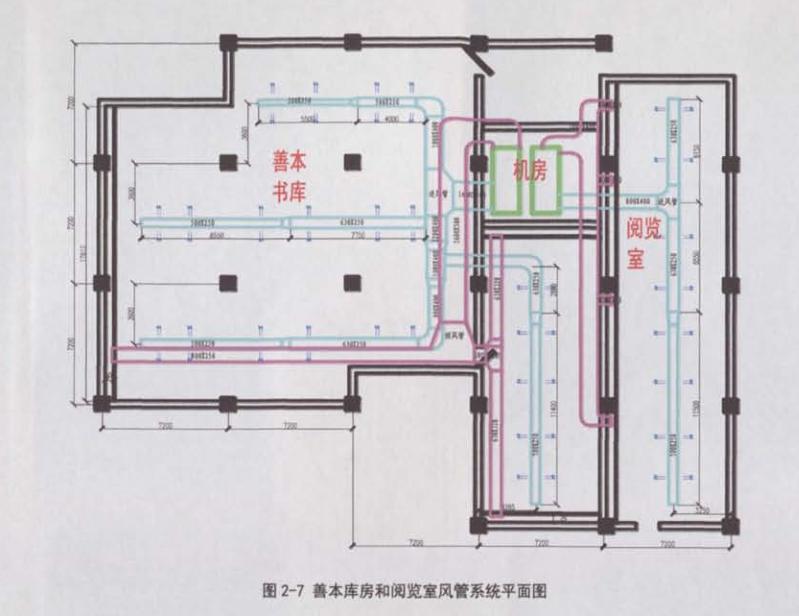

由于該圖書館菩本庫房用于保存一些珍貴的古善本書籍，因此對于氣流組織的要求相對較高。要求送風風速控制在0 25～0.3m／s，并且要盡量保證室內空氣的溫度場均勻。基于此，根據相關標準和實際的工程需要．設計風管系統如圖2-7所示。送風主風臂出口設計風速為8m／s．回風主風管入口設計風速為6 7ra／s。庫房送風采用孔板吊頂?shù)姆绞�，吊頂上方形成靜壓箱．空氣通過孔板小孔均勻送入庫房內：庫房側墻布置回風口，如圖2．8所示，再由回風總管送回至空氣處理機組。
風管嚴格按照凈化空調標準執行．管體采用0 8mm鍍鋅鋼板制成．保溫材料采用防火型椽塑海綿。配置防火闋，捧風闊。風管漏風作嚴格控制，漏風量不超過5％。送風，回風主管道沿天花上部吊裝，安裝結構牢固。
三、風管設計水力計算

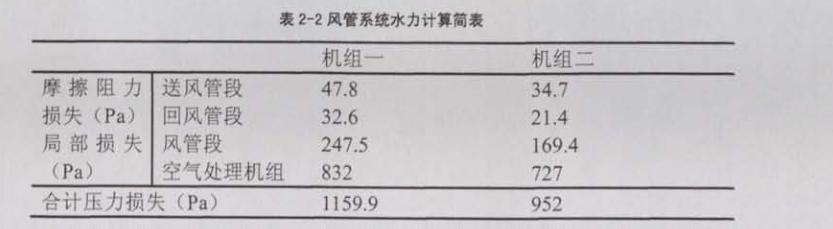

空氣在風管中流動時．由于粘性和流體的相對作用，會產生空氣流動阻力包括摩擦阻力和局部阻力。而空調房間的送回風量能否達到設計要求主要取決于風管的壓力損失和風機的性能參數，因此需要對風管系統進行水力計算。進行風管水力計算之前，首先需要在選擇風臂力損失的最不利環路．繪制風管系統軸測圈．并且劃分管段，同時根據風量，選擇臺適的管道尺寸和設計風速，確定管道尺寸后計算出實際流速，再根據系統采用的鍍鋅鋼板(K=0．08ram)、實際流速、設計風管段的當量直徑以及風量，查文獻到對應的單位長度摩擦阻力，然后計算各段局部阻力，其中空氣處理機組的壓力損失由設備廠商提供t最后計算出各段總阻力。圖2-1是本項目的風管系統水力計算的簡要結果。

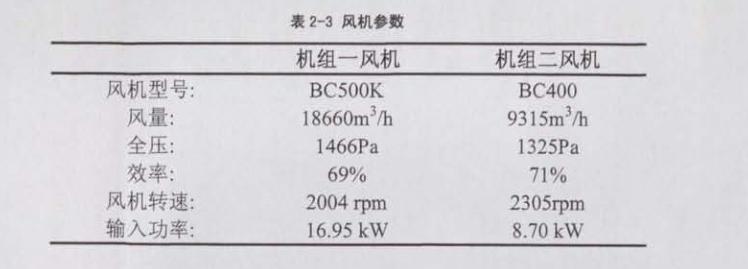

考慮到計算過程中可能出現的遺漏，以及施工后實際構件和設計參數有所出入，在選擇風機時，應該乘上1～11 5的安全系數。得到機組一的風機全壓為1333 9Pa．機組二的風機全匿為1094．SPa。再根據前文以計算的風量選擇兩臺風機具體參數如表2-3所示： http://m.cchengnai.com
